Tecnología de medición óptica 3D para una alta densidad de puntos y precisión en todas las fases de producción
Tecnología de medición óptica en uso
Ofrecemos escáneres ópticos 3D basados en tecnología de proyección de luz estructurada para una inspección de piezas altamente precisa y automatizada. La línea de productos FLEX-3A está diseñada para el departamento de recepción de mercancías, la fabricación de herramientas, el muestreo inicial y la liberación, así como para la inspección automatizada durante la producción.
Los datos de escaneo de alta resolución se pueden comparar directamente con un modelo CAD, o se pueden usar para mediciones dimensionales, de forma y de tolerancia de posición. Con resoluciones de puntos de objetos de hasta 5 um, así como nuestra referencia inteligente de múltiples imágenes usando objetivos virtuales, FLEX-3A es ideal para la inspección 3D automatizada de alta precisión de piezas complejas pequeñas.
La metrología óptica 3D de un vistazo
Datos de escaneo de alta precisión y alta resolución
Resolución de cámara estéreo de hasta 12 millones de píxeles
- Resolución de cámara de hasta 12 millones de píxeles
- Tamaños de campo de medición de 20mm a 230mm

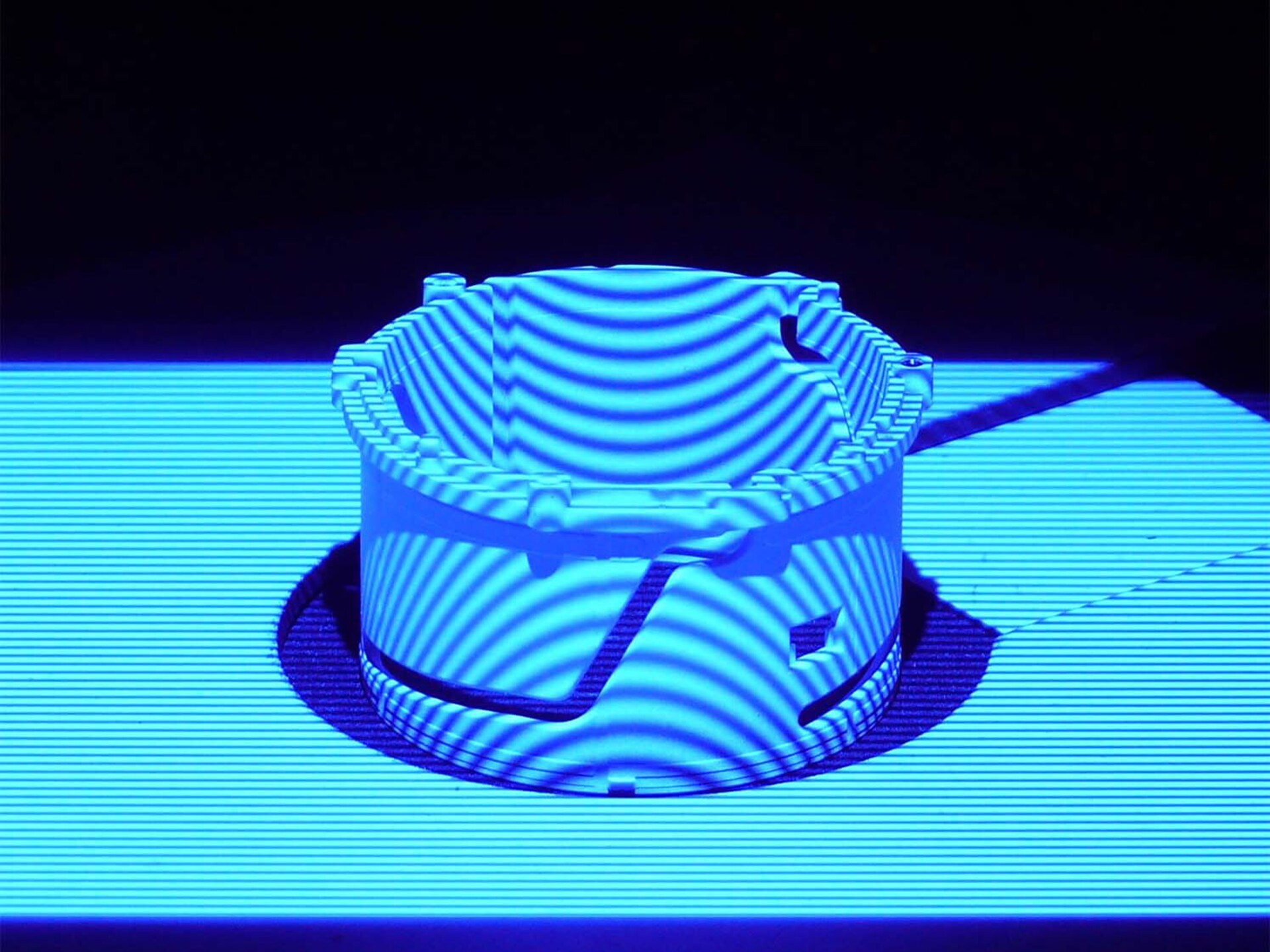

- Tecnología de proyección de luz azul
- Referencia de imágenes fotogramétricas con cámara inteligente
- Hasta 4 ejes móviles
Precisión y tecnología de medición industrial
Carcasa industrial cerrada
- Carcasa industrial cerrada
- Precisión de medición trazable
- Supervisión de la calibración y recalibración automática
- Aislamiento de vibraciones
- Sistema operativo Windows 10©
Informes y escaneado automatizados

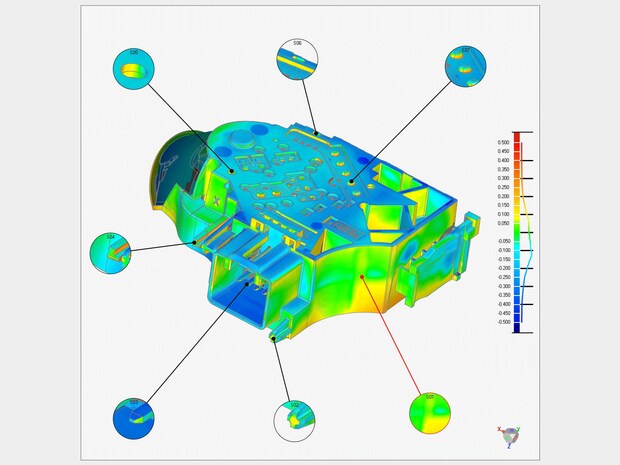

Comparación de colores de los modelos reales con los objetivos

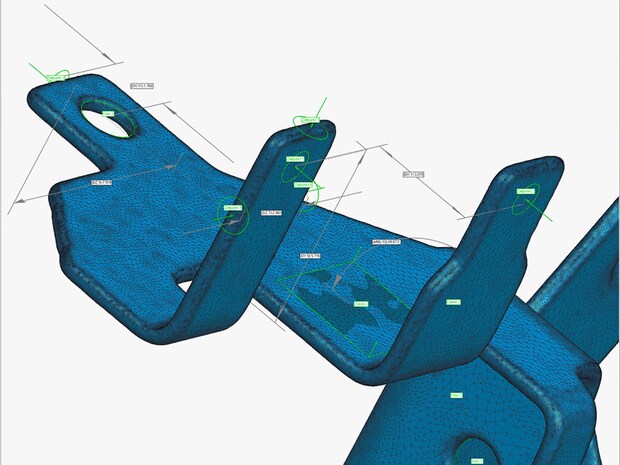

- Comparación directa con CAD e inspección de dimensiones, forma y posición
- Creación de tareas de ensayo paramétrico
- Autodiagnóstico totalmente automático de los trabajadores
- Creación sencilla del plan de pruebas con un solo clic
Encuentre el producto adecuado para su aplicación
Escáner óptico 3D para inspección automatizada
Los escáneres 3D de la serie FLEX-3A son adecuados para la primera inspección de muestras y prototipos, así como para la inspección automatizada de muestras aleatorias durante la producción.

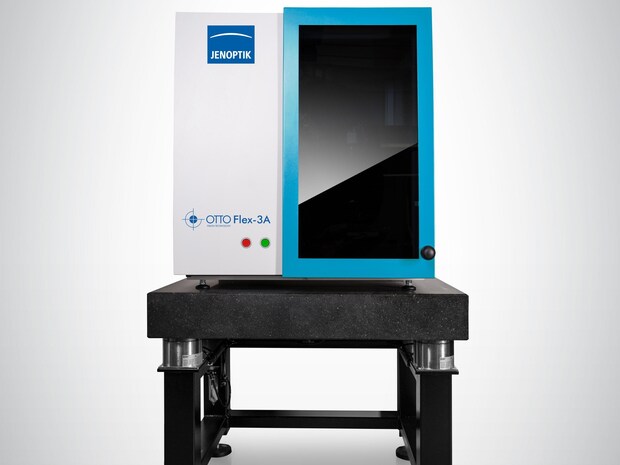

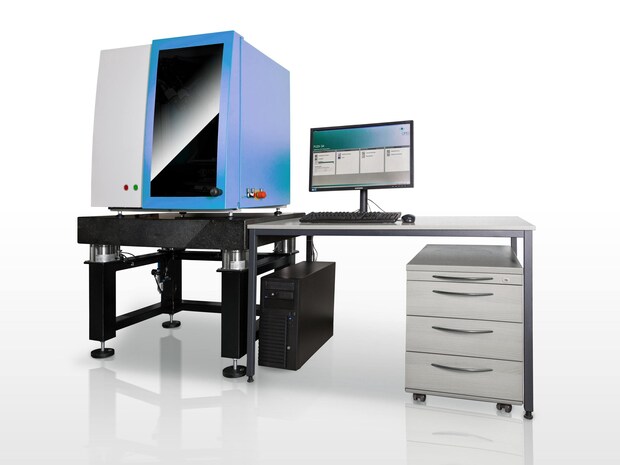

FLEX-3A
FLEX-3A utiliza un concepto de carcasa cerrada que, combinado con una adquisición de datos, un cálculo y una evaluación totalmente automatizados, ayuda a garantizar una calibración y un funcionamiento estables del sistema a largo plazo en condiciones de producción.

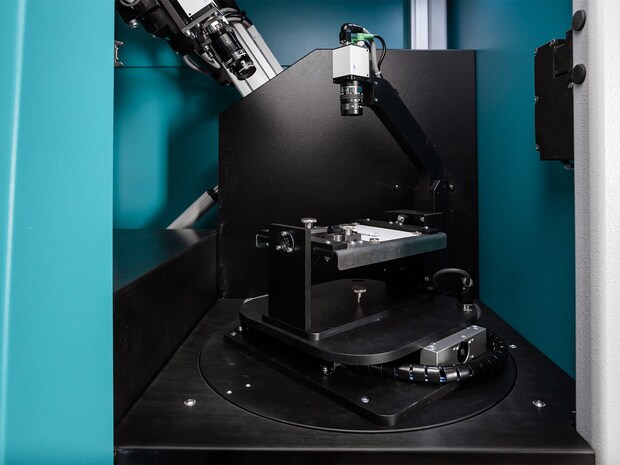

El uso de una cámara de referencia fija de objetos permite una combinación fotogramétrica automatizada y altamente precisa de vistas parciales en un modelo 3D completo, sin necesidad de registrar objetivos.
Dos ejes motorizados integrados de serie se pueden complementar con ejes adicionales y secuencias de movimiento según sea necesario.
Ventajas
- Campos de medición pequeños con un tamaño de campo de objetos de hasta 20mm
- Resolución de cámara estéreo de 5-12 millones de píxeles
- Cambio de campo de medición modular
- Resultados de medición de alta precisión
- Grabación de varias imágenes sin objetivos de registro
- Proyección digital con iluminación LED azul
- Automatización de la adquisición y evaluación de datos
- Movimiento motorizado de objetos y sensores
- Motorización modular expansible
- Calibración totalmente automática del sensor
- Creación libre y sencilla de planes de escaneo
- Carcasa industrial cerrada
- Aislamiento de vibraciones
- Principios de medición: triangulación, proyección de luz estructurada, fotogrametría
| Especificaciones | FLEX-3A/12M | FLEX-3A/5M |
|---|---|---|
| Campos de medición disponibles | 20mm a 210mm | 20mm a 230mm |
| Resultado de la cámara | 12 millones. px | 5 millones. px |
| Distancias de los puntos de medición | 5 µm - 50 µm | 8 μm - 90 μm |
| Tamaño (An. × Pr. × Al.) | 855mm x 854mm x 930mm | 855mm x 854mm x 930mm |
| Peso | aprox. 145kg | aprox. 145kg |
| Sistema operativo | Windows 10 | Windows 10 |
| Alimentación | 230 V / 50 Hz / 5 A | 230 V / 50 Hz / 5 A |
| Opcional | Mesa de aislamiento de vibraciones con elementos de resorte de aire | Aislamiento contra vibraciones con elementos de resorte de aire |
| Tiempo de captura de imagen | < 2 s | < 2 s |
Extensiones de metrología 3D para soluciones industriales y personalizadas
Automatización de cuatro ejes
JENOPTIK se encarga directamente de
todos los aspectos de la integración de FLEX-3A en su línea de producción, incluidos, entre otros:
- Integración de ejes motorizados adicionales
- Soportes específicos para objetos
- Carga por robot
- Carga/alimentación automatizada de piezas
- Integración en las líneas de producción
- Integración de programas de evaluación 3D individuales
- Soluciones combinadas para tareas de inspección 2D y 3D
- Automatización completa del muestreo/pruebas en serie
Interfaz de usuario intuitiva y procesos automatizados
Software del sistema FLEX-MAN
Software FLEX-MAN
Digitalización 3D sin objetivos de registro
- Triangulación rápida con cámaras estéreo de alta resolución (hasta 12 millones de píxeles)
- Método de proyección de luz estructurada para escaneo de área con precisión de subpíxeles
- Registro fotogramétrico totalmente automático de todas las vistas parciales en un modelo completo
- Uso de una o más cámaras de referencia para crear objetivos de registro virtual
- Optimización totalmente automática de la distribución y el número de objetivos virtuales
Precisión de medición trazable
- Aceptación del equipo según la directriz 2634 de la VDI, hoja 3
- Recalibración automatizada después de cambiar el campo de medición con un solo clic
- Supervisión de la calibración
- Interfaz de usuario guiada para la recalibración
Funcionamiento sencillo e intuitivo
- Adquisición de datos automatizada desde varias direcciones
- Preconfigurado con planes de escaneo estándar
- Número infinito de planos de escaneo individuales
- Configuración sencilla de posiciones de medición específicas de la pieza, parámetros de adquisición o secuencias de automatización
Opciones de automatización individuales
- Modo de inicio directo para la autocomprobación de trabajadores
- Soporte para la digitalización 3D automatizada y paralela y la inspección de múltiples piezas
- Admite procesos de medición manuales, totalmente automatizados o parcialmente automatizados
- Optimización de nubes de puntos multinivel, basada en macros
- Provisión de interfaces para la transferencia de datos a programas estadísticos
Modularidad
- Integración de ejes motorizados adicionales mediante la conexión en caliente
- Integración de paquetes de evaluación de software por control remoto
