Sensores de distancia láser para mediciones de largo alcance y precisión milimétrica

Tecnología probada para medir distancias y posiciones; lista para su integración en aplicaciones industriales.

Sensores de distancia láser para mediciones de largo alcance y precisión milimétrica

Sensores de distancia láser

Los sensores láser Jenoptik controlan o miden distancias o longitudes de objetos, proporcionan una ubicación posicional y determinan los niveles de llenado desde unos pocos centímetros hasta tres kilómetros sin contacto. Estas distancias se miden con una precisión de hasta un milímetro y a una velocidad de salida de varios miles de lecturas por segundo. El objeto medido puede ser un cuerpo caliente sólido, que absorba o irradie energía. También es posible realizar mediciones especialmente en superficies naturales con baja reflectividad. Los sensores de distancia láser incluso pueden medir distancias hacia o desde objetos en movimiento.

La carcasa homologada para la industria con un tamaño compacto y las opciones de interfaz estándar de la industria hacen que los sensores de distancias láser sean ideales para la integración en sus sistemas de control de procesos y automatización. Los sensores de distancia están disponibles con interfaces RS-232, RS-422, Profibus o SSI y sistemas de bus. Junto con la conmutación digital y la salida analógica, los sensores se adaptan fácilmente a los entornos de automatización. La carcasa robusta con calefacción integrada permite su instalación donde sea necesario, incluso en entornos industriales exigentes.

Serie LDM7x

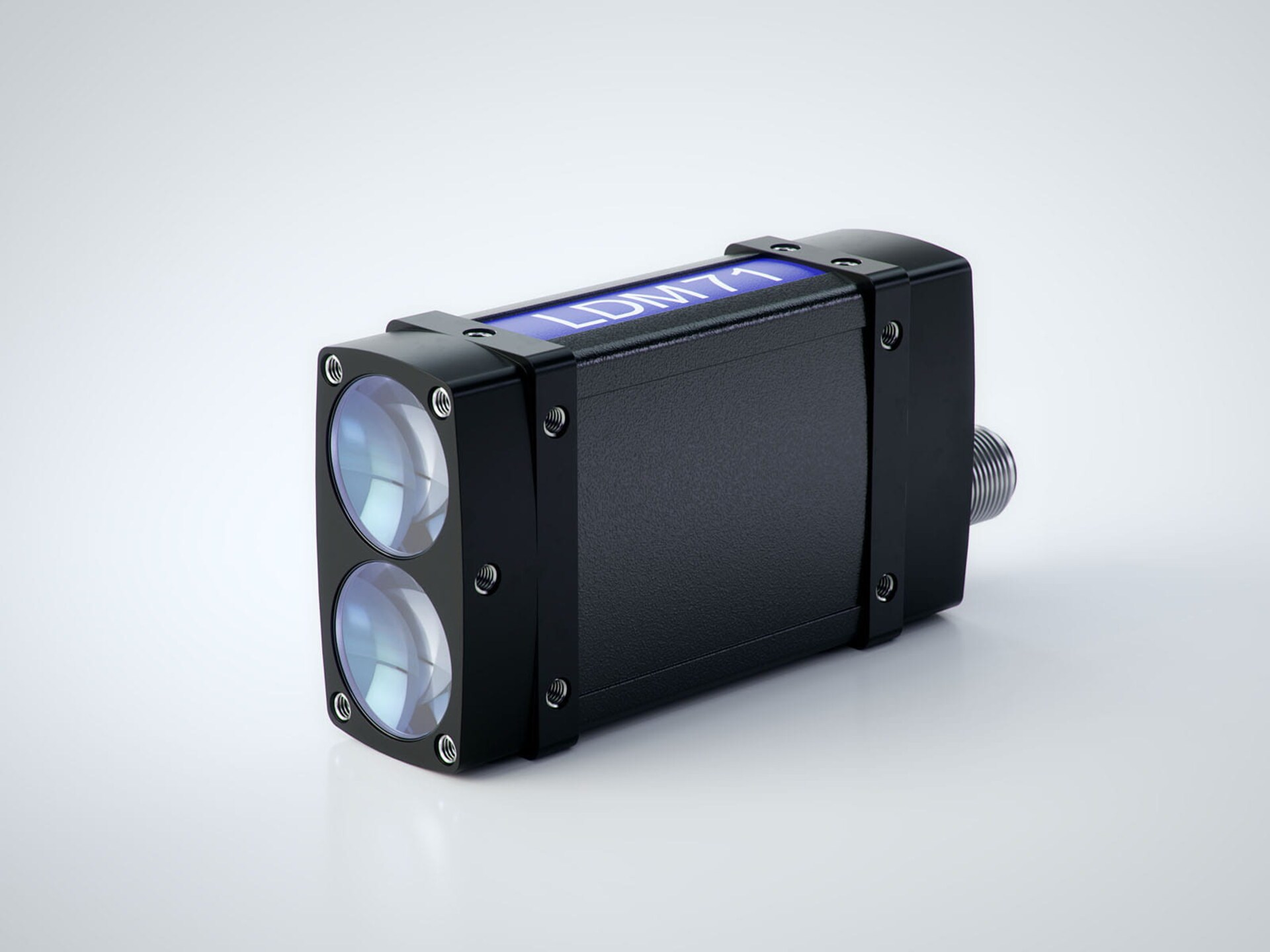

Sensor de distancia láser LDM71
  • velocidad de medición de hasta 40 kHz
  • alcance de medición de hasta 270 metros
  • temperatura de funcionamiento entre -40 °C y +60 °C
  • método de mezcla por impulsos

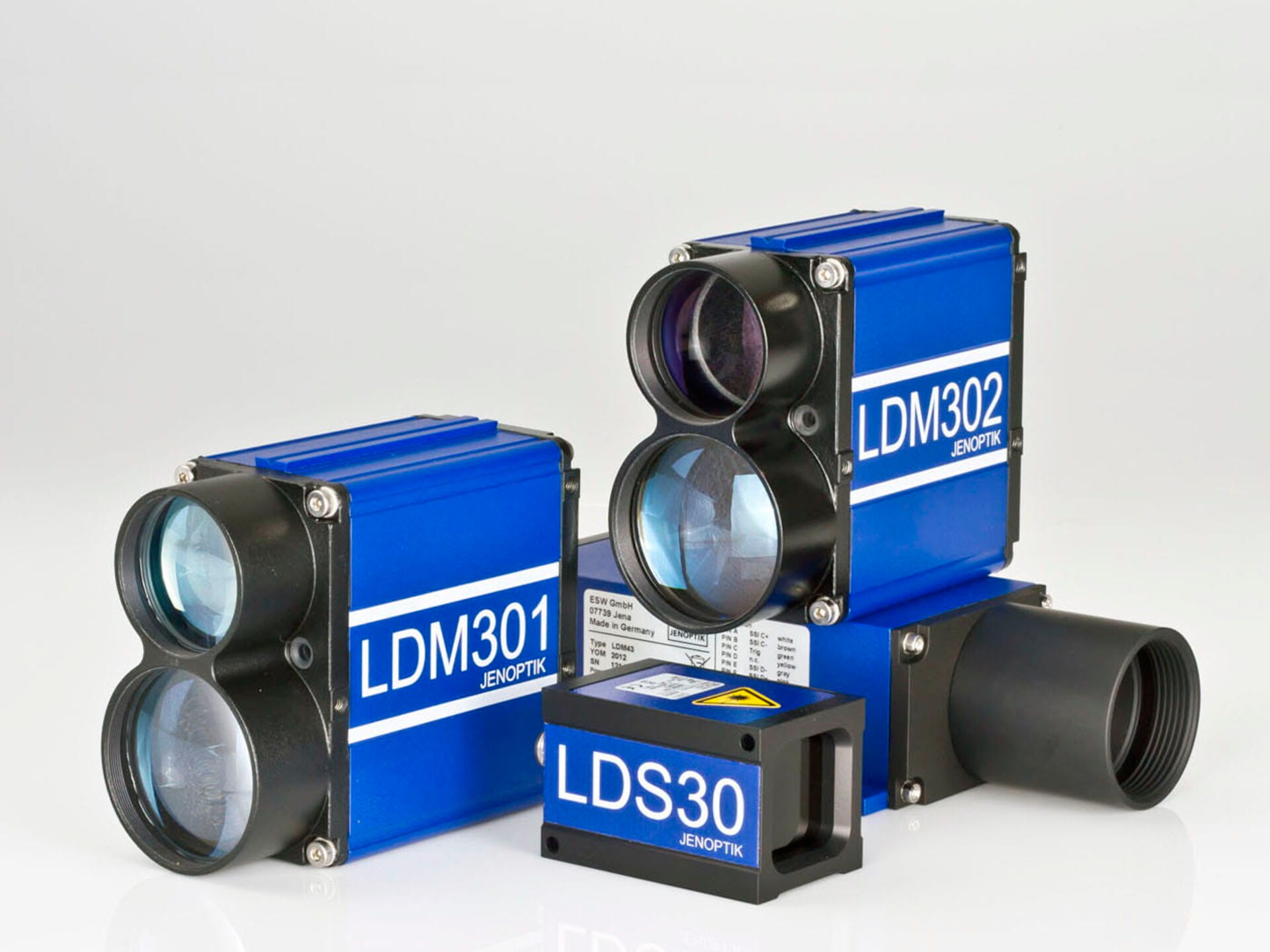

Serie LDS30

Sensor de distancia láser LDS30
  • velocidad de medición de hasta 30 kHz
  • alcance de medición de hasta 30 metros en superficies con una reflectancia del 10 %
  • carcasa compacta, ligera y templada
  • resistente a los impactos y choques asociados a aplicaciones industriales
  • método de tiempo de vuelo

Serie LDM301

Sensor de distancia láser LDM301
  • alcance de medición de hasta 3000 metros
  • Carcasa endurecida por EMI, junta tórica sellada
  • resistente al agua y la abrasión para su uso en entornos agresivos
  • medición de objetos móviles con una reflectancia del 6 % a distancias de 200 metros

Serie LDM4x

Sensor de distancia láser LDM4x
  • alcance de medición de hasta 150 metros
  • una precisión de hasta unos pocos milímetros
  • velocidad de medición de hasta 50 hercios
  • mide distancias de 30 metros en superficies naturales con una precisión milimétrica
  • método de comparación de fases

Laser rangefinder at a glance

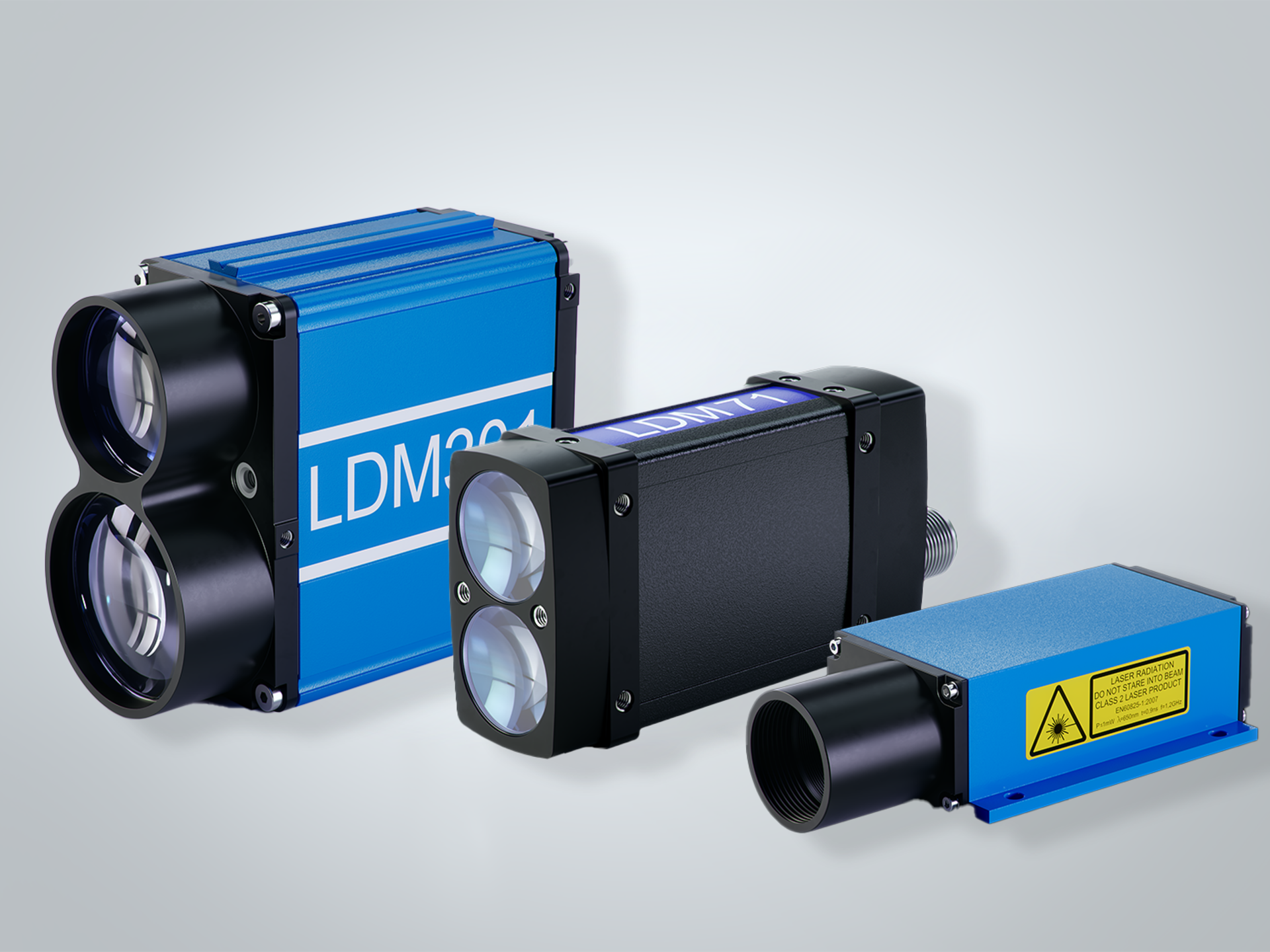

Exactly: LDM Series

  • Range up to 3 km
  • Measuring frequency up to 40 kHz
  • Measure to the millimetre

Fast: DLEM Series

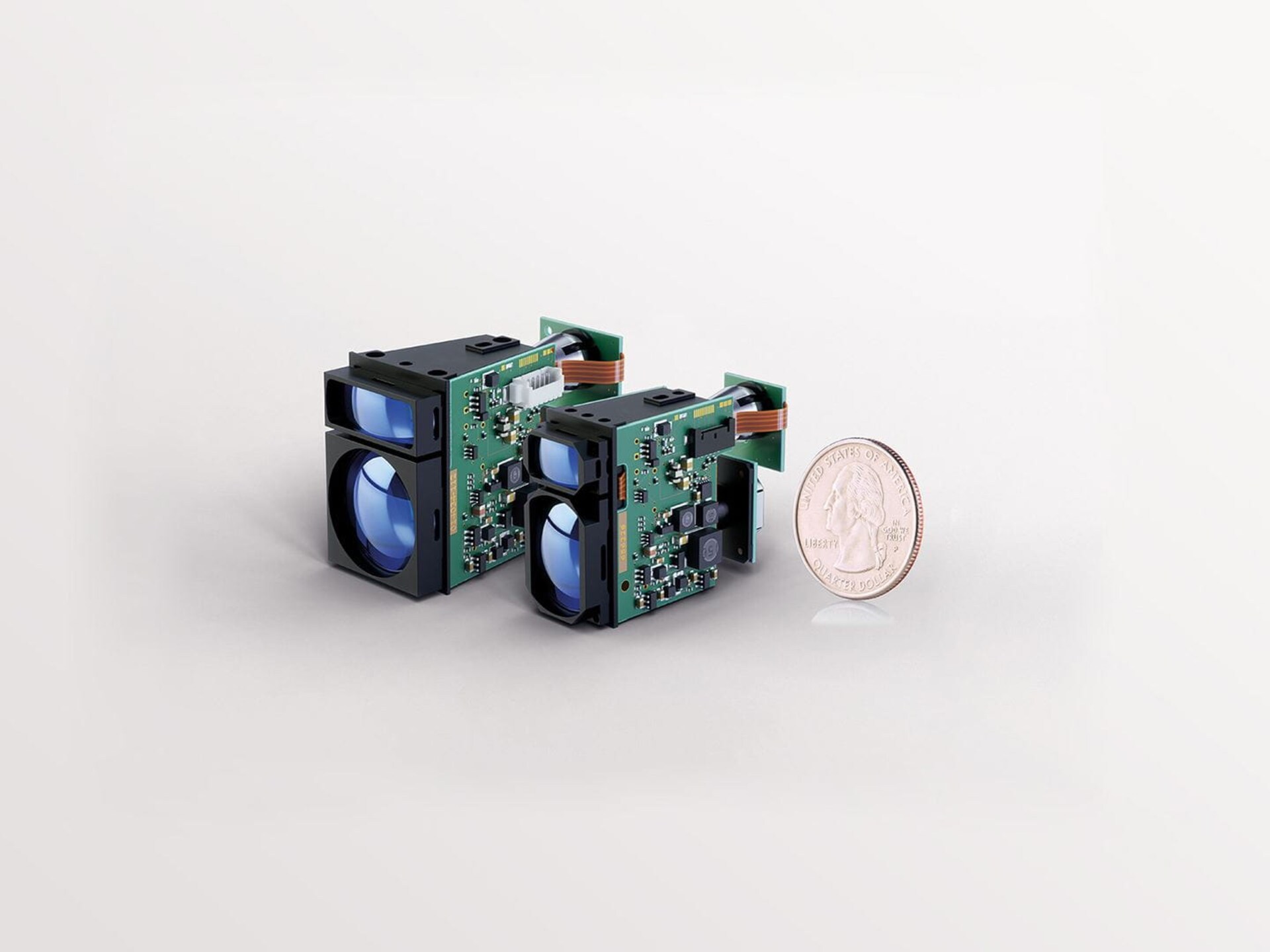

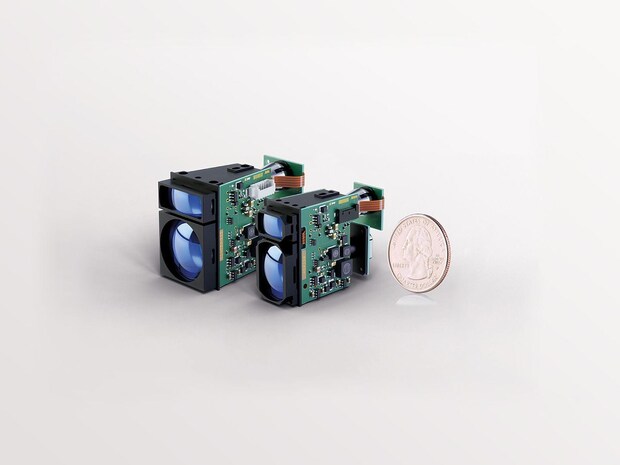

DLEM 17 und DLEM 20 Laser Rangefinder Module
  • Range up to 20 km
  • Low weight
  • For ambient temperatures between -40 °C and +80 °C

Far: ELEM Series

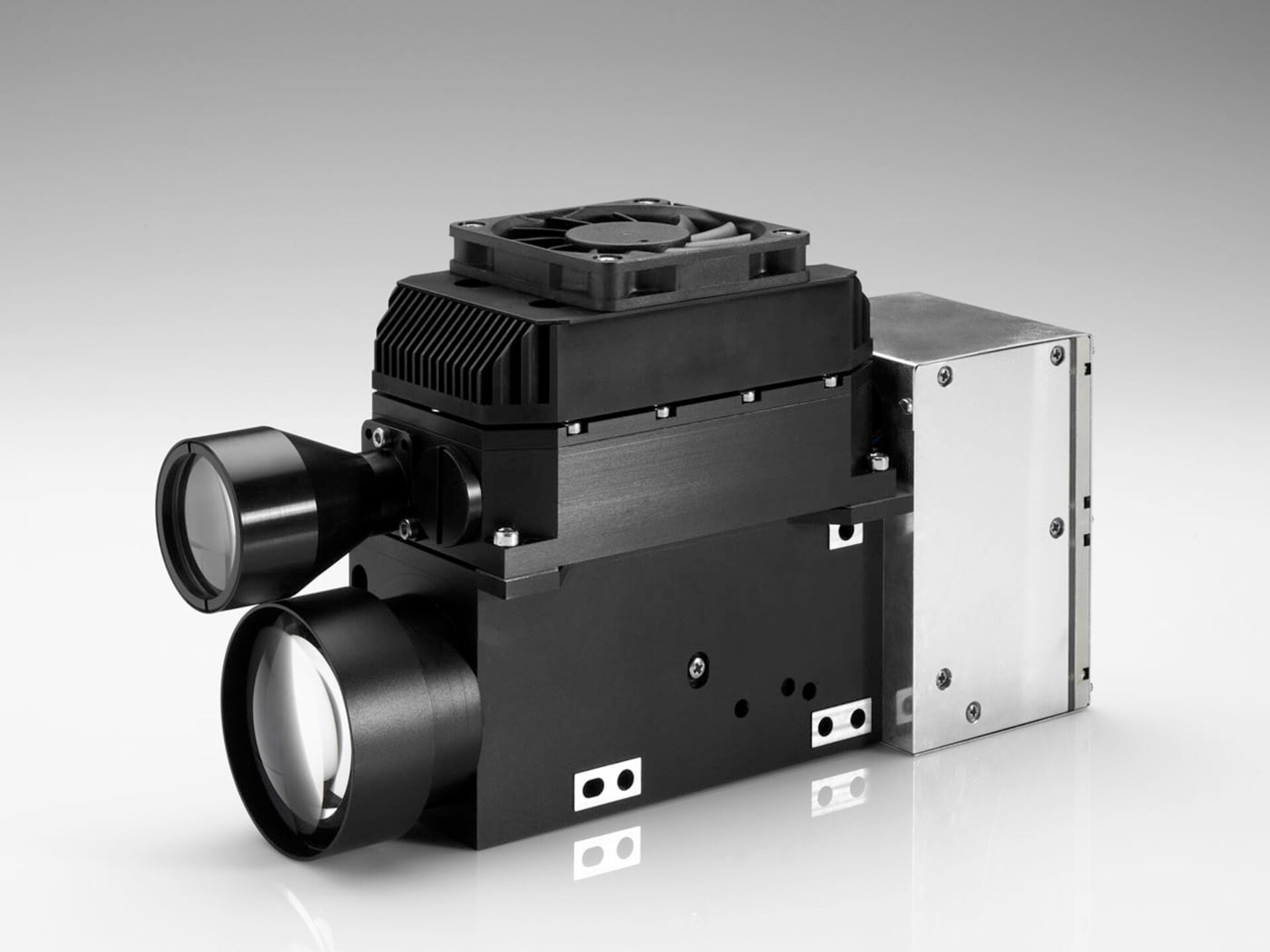

ELEM-DP 10k rangefinder module
  • Range up to 60 km
  • Measuring frequency up to 15 Hz
  • Measuring accuracy up to 3 m

Elija un sensor de distancia láser que se adapte a sus necesidades:

Serie de sensores de distancia láser LDM71 – ideal para sistemas de escaneo

Serie LDM7x

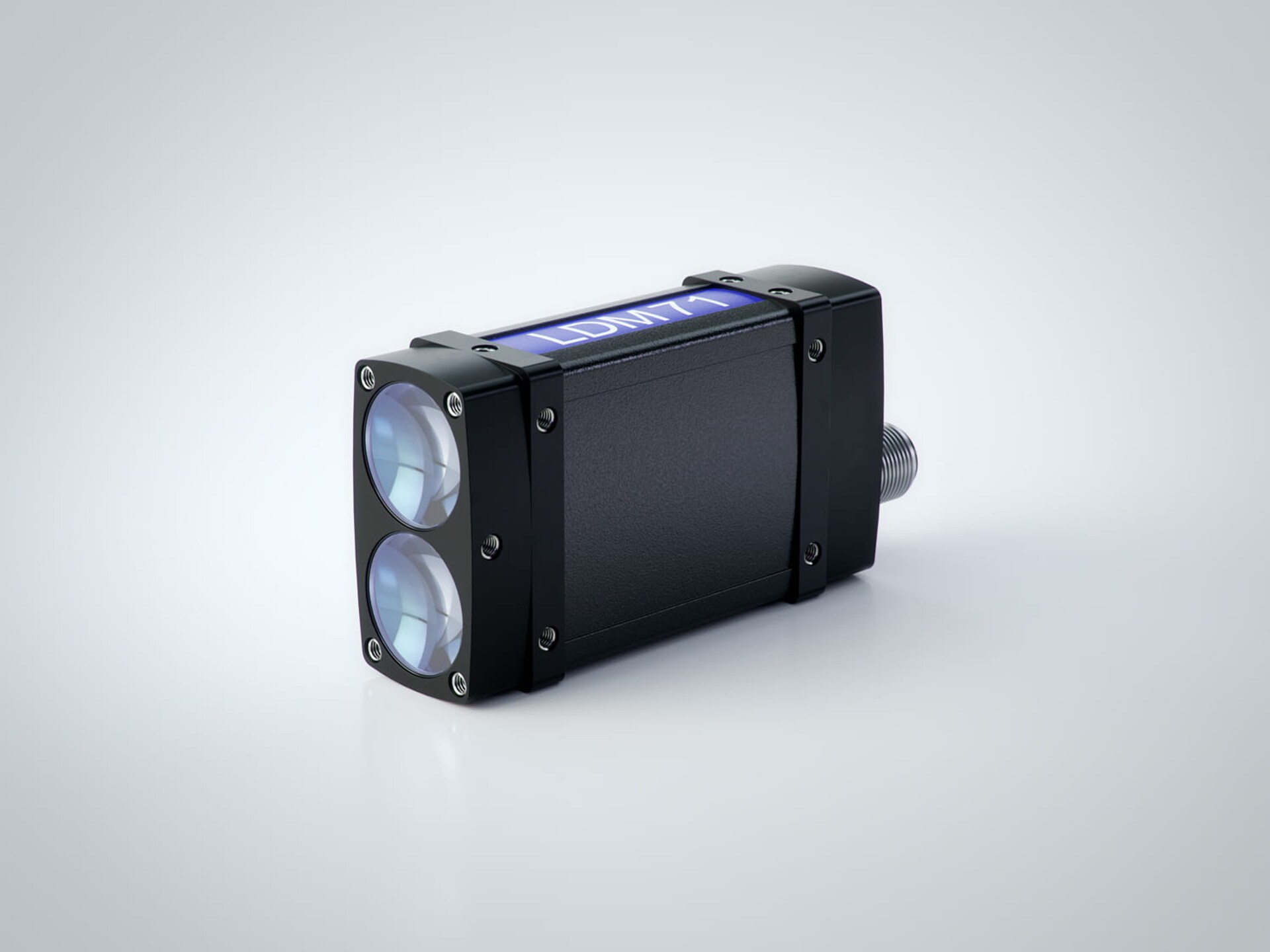

LDM71

Los sensores de distancia láser de la serie LDM71 están diseñados para mediciones de objetivos en movimiento. El sensor se caracteriza por una alta frecuencia de salida de hasta 40 kilohercios. Normalmente, el sensor de distancia se utiliza para detectar objetos en la automatización industrial o para controlar áreas definidas en aplicaciones de transporte y logística. El sensor de distancia láser compacto se ofrece como un dispositivo listo para usar con una carcasa estándar de la industria bajo la norma IP67. Para socios OEM, ofrecemos este sensor como módulo de sensor de distancia láser de la serie LDM72 para su integración en sensores específicos del cliente y sistemas de automatización.

Datos técnicos

Función
Valor
Haz de medición invisible:
905 nm
Medición de superficies reflectantes con un 10 % de reflectividad:
70 m
Rango de medición en objetivos especiales:
270 m
Precisión de medición:
60 mm / 100 mm (para rangos de 1 m a 70 m)
Frecuencia de medición:Hasta 40 kHz
Seguro para los ojos:Láser de clase 1
Peso:140 g
Opciones de interfaz:
RS-232, RS-422
Calefacción:
Alimentación:De 10 VDC a 30 VDC
Funciones de medición (extracto):
Parametrización específica del usuario, salidas de conmutación

Descargar

Serie de sensores de distancia láser LDS30: compactos y rápidos

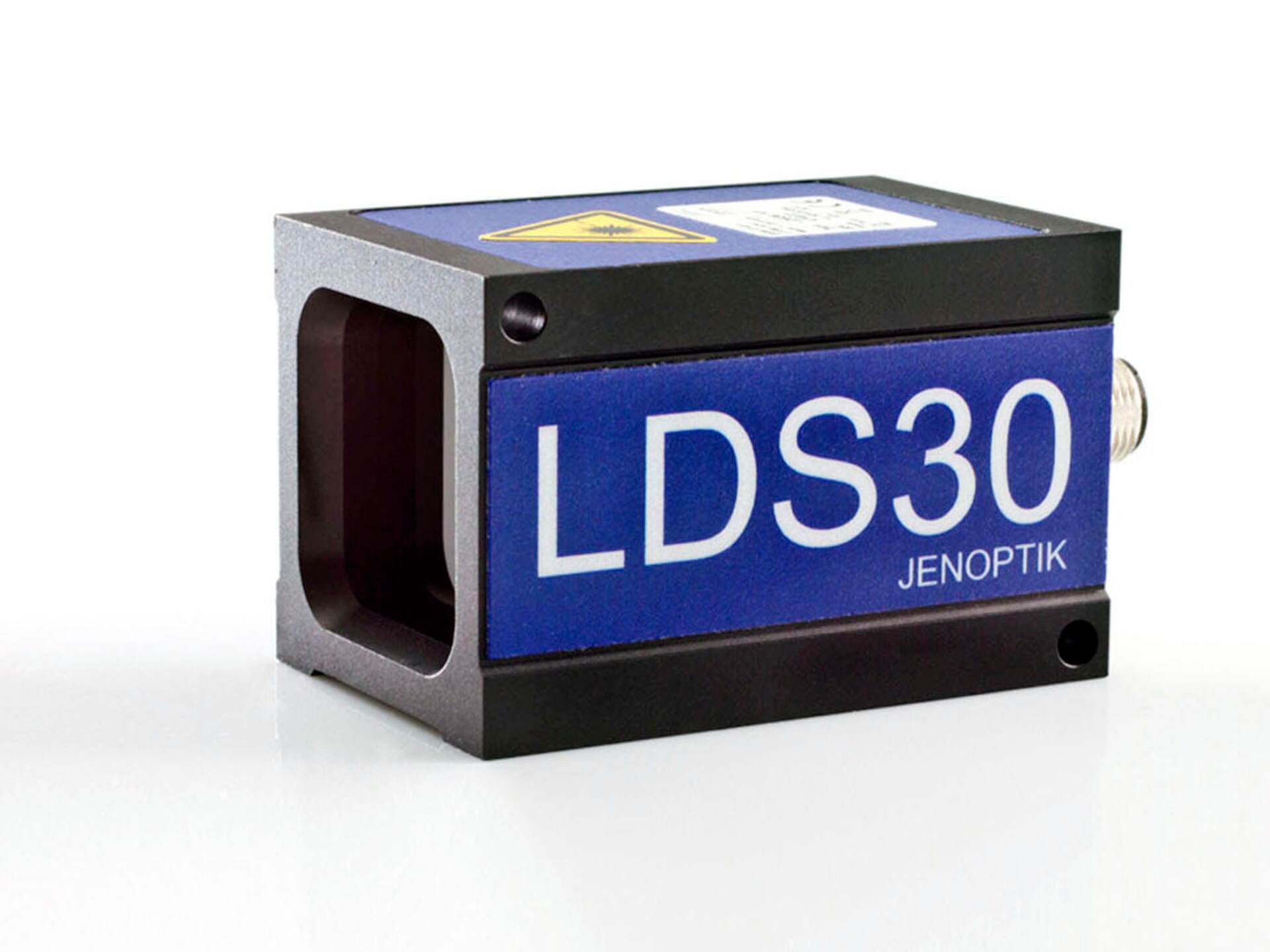

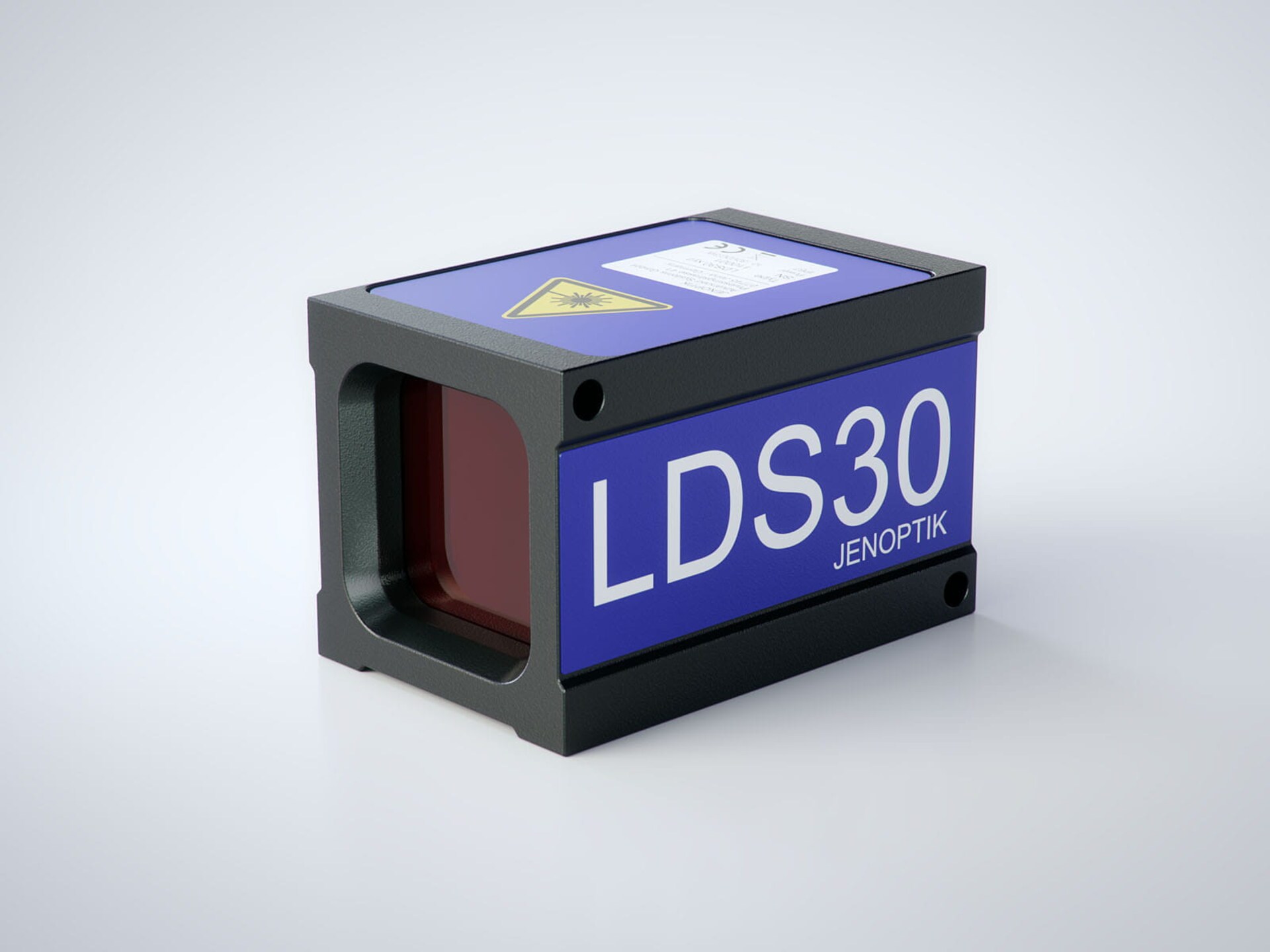

Sensor de distancia láser Jenoptik LDS30

LDS30

Los sensores de distancia compactos de la serie LDS30 miden distancias a superficies naturales de baja reflectancia con frecuencias de medición de 30 kHz. El sensor de distancia láser LDS30 utiliza el método de tiempo de vuelo y funciona con un láser de clase 1 de seguridad ocular (longitud de onda de 905  nm) para alcanzar un rango de 30 m para superficies con una reflectancia del 10 %. Junto con superficies reflectantes u objetivos especiales, este rango se puede aumentar a distancias de hasta 250 metros. El chasis extremadamente compacto, ligero y endurecido hace que el sensor de distancia láser de la serie LDS30 sea resistente a los impactos y choques normales asociados a las aplicaciones industriales. El diseño del chasis también hace que los sensores de la serie LDS30 sean resistentes a la infiltración de polvo y a la impregnación de humedad (IP67 / NEMA 6).

Datos técnicos

FunciónValor
Haz de medición invisible:
905 nm
Rango de medición de superficies naturales 10 % de reflectividad:
30 m
Rango de medición en objetivos especiales:250 m
Precisión de medición:60 mm
Frecuencia de medición:Hasta 30 kHz (salida binaria)
Seguro para los ojos:Láser de clase 1
Peso:125 g
Opciones de interfaz:
RS-232, RS-422
Calefacción:No
Alimentación:
De 10 VDC a 30 VDC
Consumo de energía:Máx. 3 W
Funciones de medición (extracto):Parametrización específica del usuario, salidas de conmutación, activador

Descargas

Serie de sensores de distancia láser LDM301: medición rápida de largas distancias

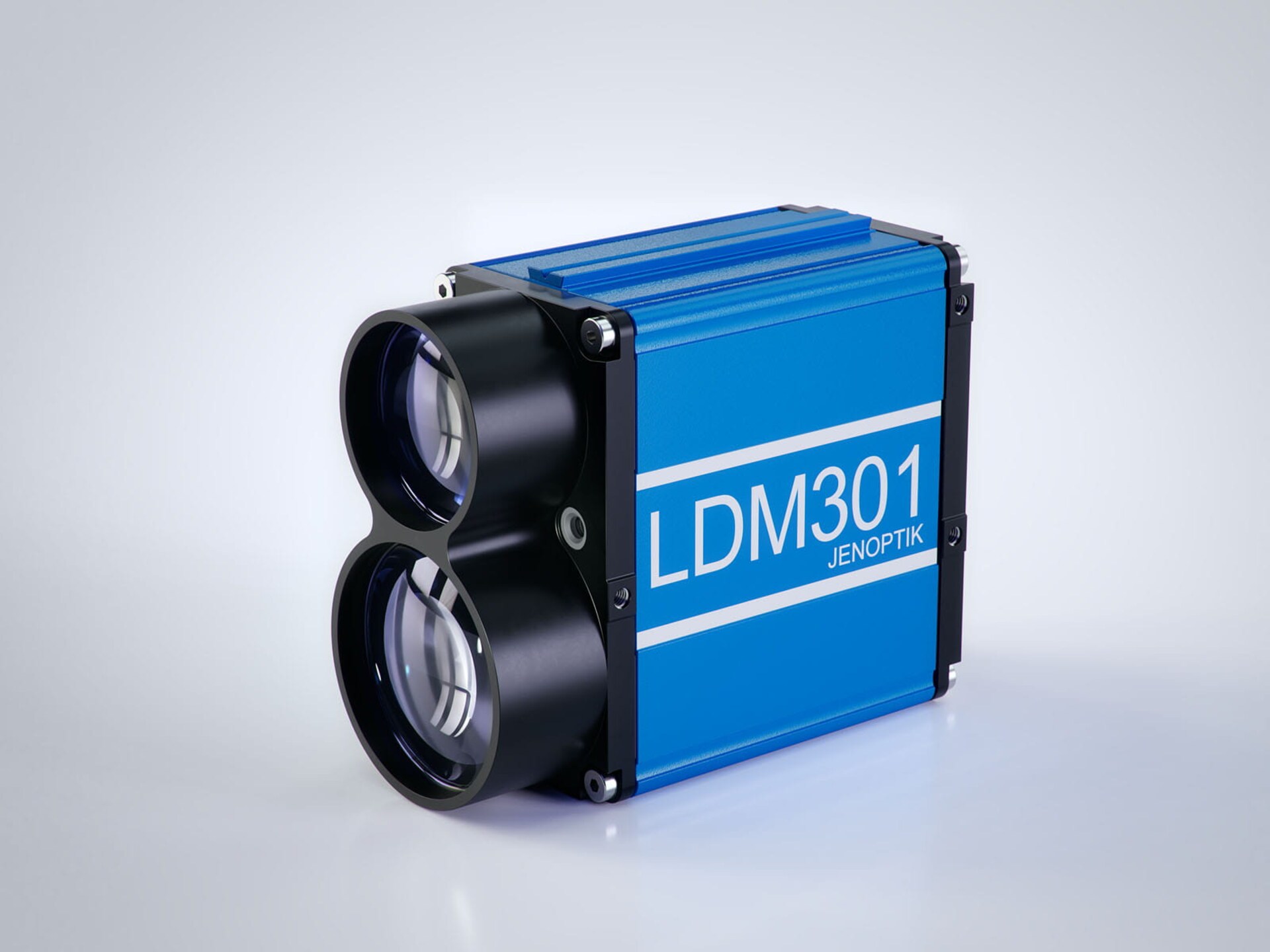

Serie LDM301

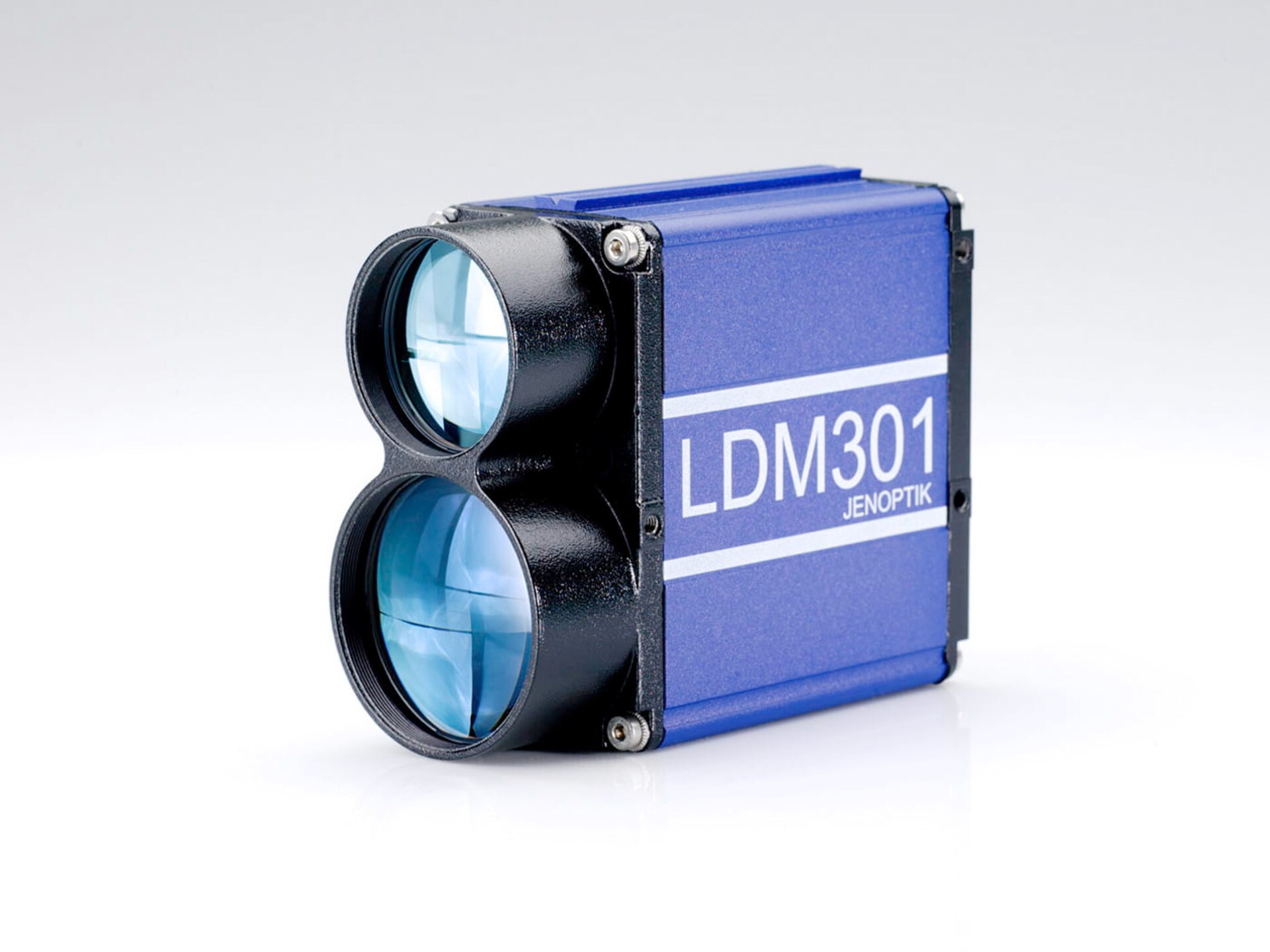

LDM301

Los sensores de distancia láser de la serie LDM301 utilizan un principio de tiempo de vuelo medido para medir distancias de 300 m para superficies naturales y 3000 m para superficies reflectantes. El rápido método de tiempo de vuelo con una frecuencia de salida de 10 kHz permite la medición de la velocidad del objeto. Los sensores de distancia láser de la serie LDM301 están diseñados específicamente para medir distancias con alta precisión para superficies de baja reflectancia (por ejemplo, asfalto, hierba, acero oxidado y aluminio). Los sensores de distancia han demostrado su eficacia en el campo al medir objetos móviles con una reflectancia del 6 % a distancias de 200 metros, especialmente importante para los procedimientos de acoplamiento de barcos.

Datos técnicos

FunciónValor
Haz de medición invisible:
905 nm
Opciones de divergencia del láser:
1,7 mrad o 10 mrad
Alineación:
Láser piloto rojo, láser rojo, clase 2
Rango de medición de superficies naturales:
300 m
Rango de medición en objetivos especiales:3.000 m
Precisión de medición:60 mm
Frecuencia de medición:2 kHz o 10 kHz
Seguro para los ojos:Láser de clase 1
Peso:800 g
Opciones de interfaz:
RS-232, RS-422, SSI, Profibus DP-V0, analógico
Calefacción:
Alimentación:De 10 VDC a 30 VDC
Funciones de medición (extracto):Parametrización específica del usuario, conmutación de salidas, activador y sincronización

Descargas

Serie de sensores de distancia láser LDM4x: preciso y rápidos

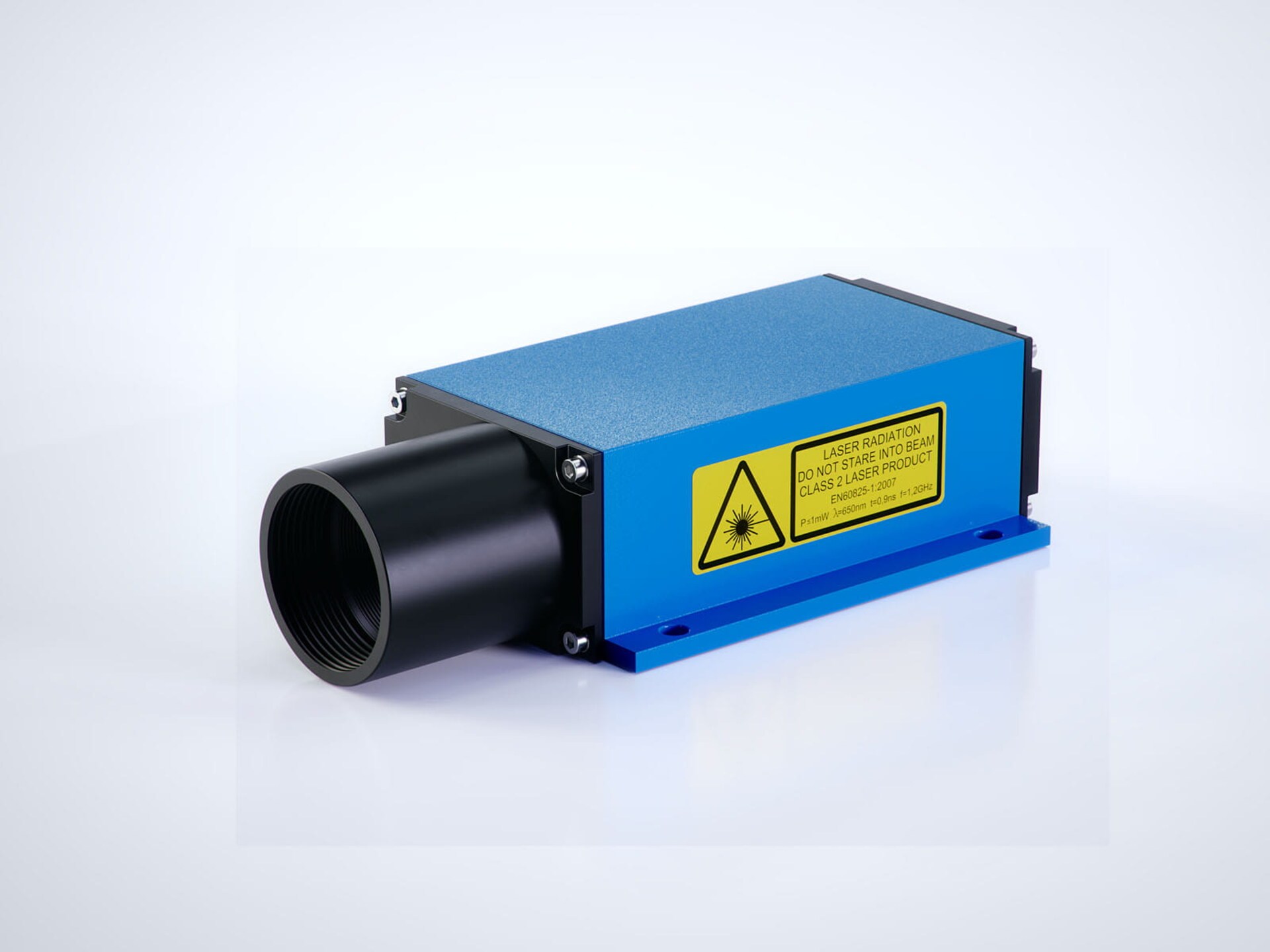

Sensor de distancia láser LDM

LDM4x

Los sensores de distancia láser de la serie LDM4x miden distancias de hasta 150 metros, a velocidades de salida de hasta 50 Hz. La capacidad de medir con una precisión de unos pocos milímetros dentro de este rango se consigue con el método de comparación de fases probado. El rayo láser rojo proporciona confirmación visual, ayuda con la alineación y la orientación. Dentro de un alcance de 30 m, el sensor de distancia láser LDM4x es capaz de medir con precisión milimétrica en superficies naturales. El sensor mide distancias sin entrar en contacto con la superficie medida, eliminando así el desgaste y los errores asociados. La serie LDM4x de Jenoptik cuenta con un chasis endurecido que sella el entorno para evitar la entrada de polvo, agua pulverizada y las inclemencias meteorológicas en los sistemas ópticos. El sensor de distancia láser LDM4x puede configurarse con calentamiento interno para aumentar el intervalo de temperatura de funcionamiento a -40 °C ... +50 °C.

Datos técnicos

FunciónValor
Haz de medición invisible:
650 nm
Rango de medición de superficies naturales:
30 m
Medición en objetivos especiales:150 m
Precisión de medición:Hasta 1 mm
Frecuencia de medición:Hasta 50 Hz
Seguro para los ojos:Láser de clase 2
Peso:760 g
Opciones de interfaz:
RS-232, RS-422, SSI, Profibus DP-V0
Calefacción:Sí (opcional)
Alimentación:
De 10 VDC a 30 VDC
Funciones de medición (extracto):Parametrización específica del usuario, conmutación de salidas, activador y sincronización

Descargas

Ventajas

  • Potente y rápido: mida distancias de hasta tres kilómetros con hasta 40 kilohercios.
  • Flexible: medición en superficies naturales, ya sea en movimiento o estacionaria, irradiando calor o frío.
  • Preciso y eficiente: mida con una precisión de casi milímetros y de una forma sin desgaste ni contacto.
  • Fiable y robusto: uso fiable en una amplia gama de entornos industriales exigentes.
  • Fácil de integrar: fácil de instalar gracias a las interfaces estándar y al diseño compacto.

Aplicaciones

  • Automatización: medición de nivel, control de procesos
  • Metrología industrial: medición de distancia, longitud y altura sin contacto
  • Transporte y logística, tecnología de cintas transportadoras: medición de distancia y altura, detección de vehículos, prevención de colisiones
  • Producción de acero y laminadoras: control de procesos, detección, medición de posición y medición de espesor para losas
  • Sistemas de escaneo: medición rápida de distancias
