Marcado por láser de precisión para obtener líneas de desgarre fiables e invisibles.

La avanzada tecnología láser permite el marcado del airbag en todos los componentes interiores del vehículo, con el fin de reforzar las prestaciones de seguridad pasiva de los vehículos modernos.

Perforación con láser gráfico 3D

Marcado con láser gráfico 3D

Para un alto rendimiento de las prestaciones de seguridad pasiva, como el airbag de los acompañantes, es obligatorio implementar líneas de desgarre precisas en los componentes interiores del vehículo. Con la tecnología de Jenoptik, el debilitamiento se efectúa con un láser que permite una ablación muy sensible del material, desde la parte posterior de las piezas de trabajo. El sensor de radiación láser en particular permite un proceso de mecanizado de bucle cerrado que genera un debilitamiento homogéneo, con un grosor mínimo del tabique residual, que evita que el láser corte el material por completo. Como resultado, se cumplen los más altos niveles de seguridad y de exigencia estética, ya que las líneas de debilitamiento son completamente invisibles.

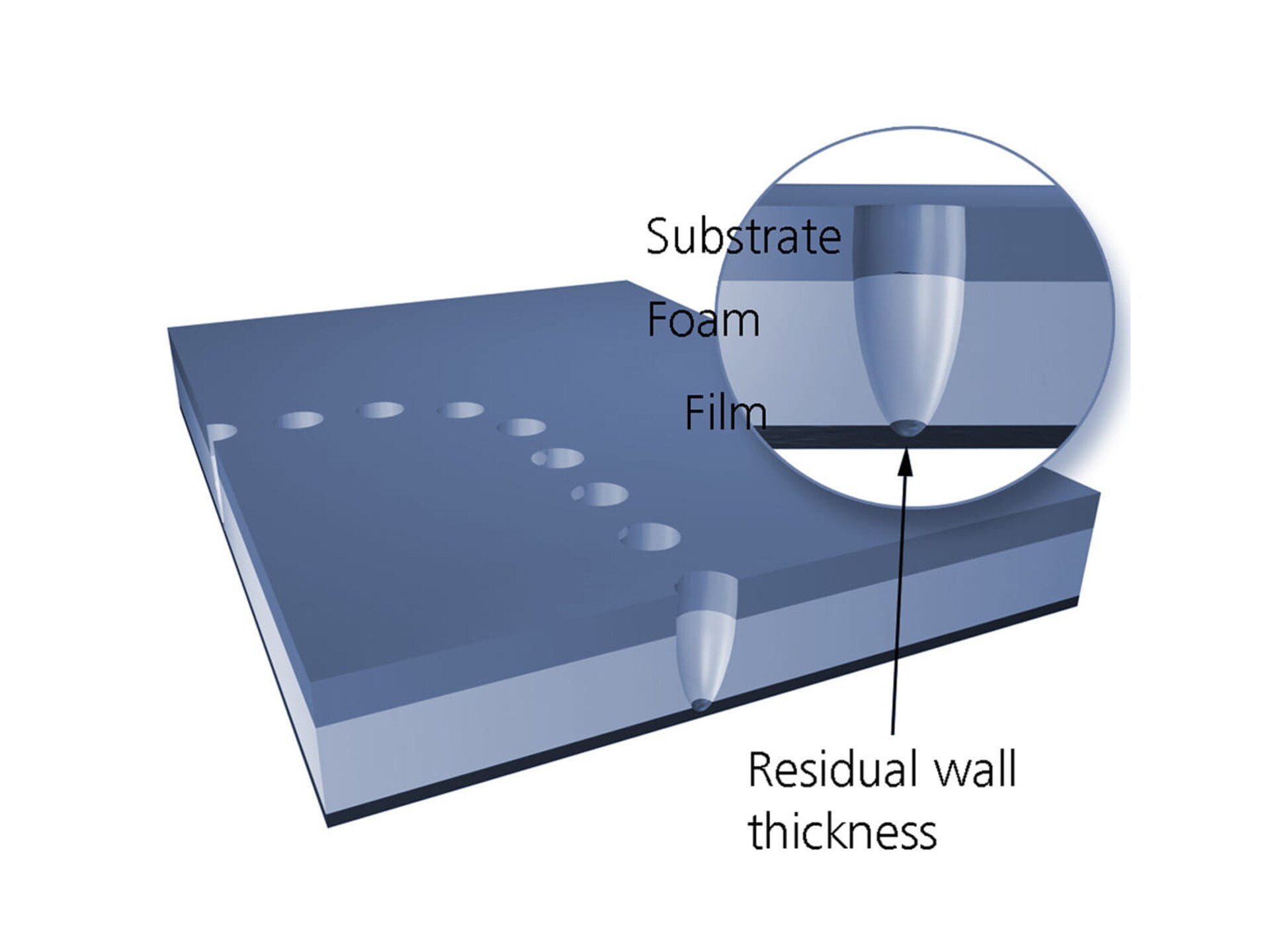

JENOPTIK-VOTAN® A permite el tratamiento de una amplia gama de materiales. En función de la aplicación que se vaya a procesar, se utilizarán distintas fuentes de láser. Por ejemplo, es necesario utilizar un láser de femtosegundo para materiales muy sensibles a la temperatura, como el cuero auténtico o las láminas decorativas. Además de los materiales monocapa, también pueden procesarse materiales compuestos. Normalmente, los materiales compuestos se componen de un soporte de plástico duro, una capa de espuma y una lámina decorativa. Estas piezas de trabajo de alta calidad se procesan en un solo ciclo de mecanizado y generan el debilitamiento láser a través de las distintas capas, pero sin penetrar en la capa superior para que la línea de desgarre sea lo más invisible posible.

Las líneas de desgarre pueden generarse mediante una serie de orificios ciegos circulares, con o sin grosor en el tabique residual, o mediante ranuras, y en cualquier combinación o diseño geométrico posible, según las necesidades del cliente. Es posible ajustar de forma flexible la fuerza de apertura del airbag sin cambiar la herramienta, para obtener el mejor rendimiento posible del airbag.

  • Passenger AirbagSingle-layer or composite processing with

    JENOPTIK-VOTAN ® A and JENOPTIK-VOTAN® S

  • Passive Safety with

    JENOPTIK-VOTAN ® A

  • Side Airbag Leather processing with

    JENOPTIK-VOTAN ® A Scan

  • Driver AirbagInvisible tear lines with

    JENOPTIK-VOTAN ® A Scan

Ventajas del marcado láser de precisión

  • Supervisión de todos los parámetros y datos de proceso
  • Debilitamiento fiable del airbag para todos los componentes interiores del vehículo
  • Amplia gama de materiales mecanizables (componentes monocapa, materiales compuestos, y materiales sensibles al calor y naturales, como el cuero auténtico)
  • Procesamiento de materiales compuestos en un solo ciclo de mecanizado
  • Las desviaciones del material y de grosor se compensan automáticamente mediante un proceso de mecanizado en bucle cerrado
  • Grosor alcanzable del tabique residual de 0,1 mm a 1 mm (en función del material utilizado)
  • Patrón de debilitamiento específico del cliente para una máxima libertad de diseño
  • Proceso limpio, sin polvo ni virutas.
  • Sin desgaste de la herramienta y con un bajo mantenimiento

Product comparison – Jenoptik Laser scoring systems

Jenoptik offers 2 product lines for airbag weakening depending on customers’ requirements and applications.

  • JENOPTIK-VOTAN® A family: Airbag weakening with residual wall thickness for composite or single-layer materials. Maximum flexibility due to various machine types, layouts and laser sources.
  • JENOPTIK-VOTAN® S: News machine type for airbag weakening, processing single-layer hard instrument panel carriers with through holes (without residual wall thickness) for later lamination.

Product comparison – Jenoptik Laser – Airbag weakening machines

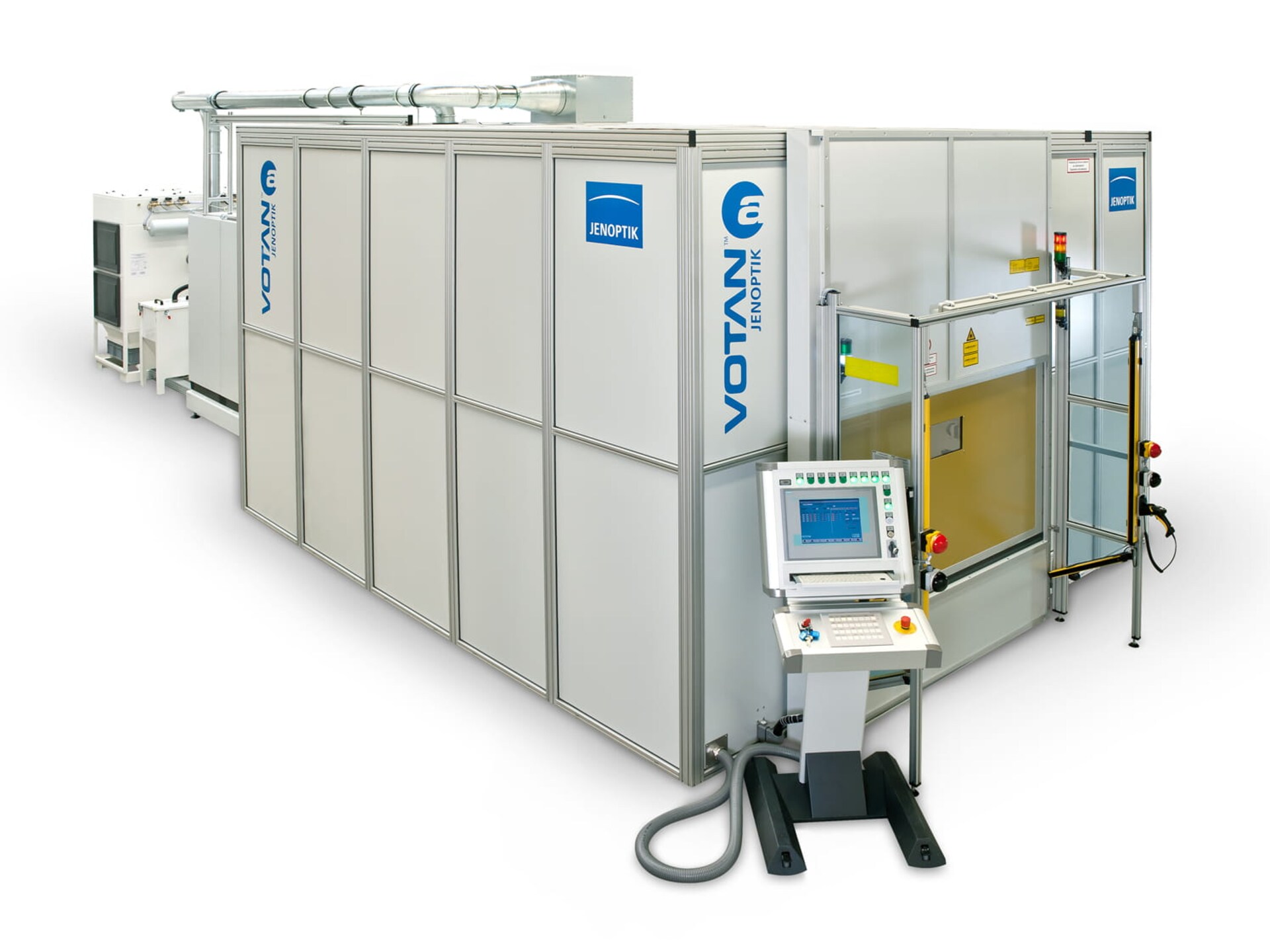

JENOPTIK-VOTAN® A Classic

JENOPTIK-VOTAN® Classic

Más de 20 años de experiencia. Diseño de máquina mediante un robot con cabezal de corte fijo y sensor de trabajo. Máquina de debilitamiento del airbag más flexible para los diseños específicos del cliente, funciones de automatización y de alimentación de piezas.

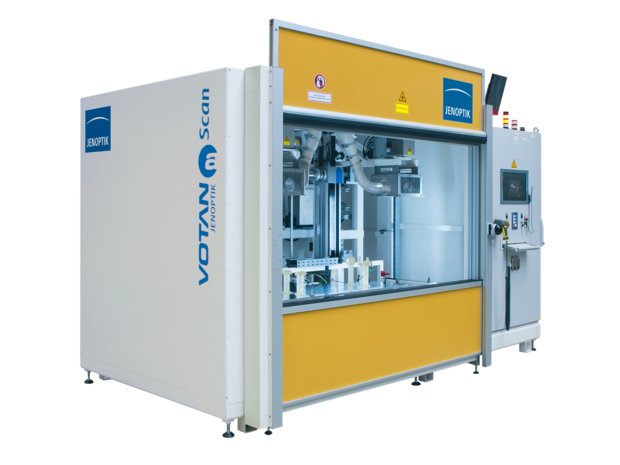

Marcado láser con JENOPTIK-VOTAN® A Scan

JENOPTIK-VOTAN® A Scan

Diseño de máquina mediante escáner láser, con un conjunto de sensores y mesa elevadora para la carga ergonómica de piezas. 2 fuentes de láser disponibles:
  • Láser de CO2 para todos los materiales plásticos (materiales compuestos o monocapa)
  • Láser de femtosegundo para el cuero auténtico y otros materiales sensibles al calor, con la menor introducción de calor gracias al proceso láser multiciclo. Uso de láseres más pequeños y sistema de escape eficiente para un menor consumo de energía, con un rendimiento comparable al de JENOPTIK-VOTAN® A Classic
votan a plus

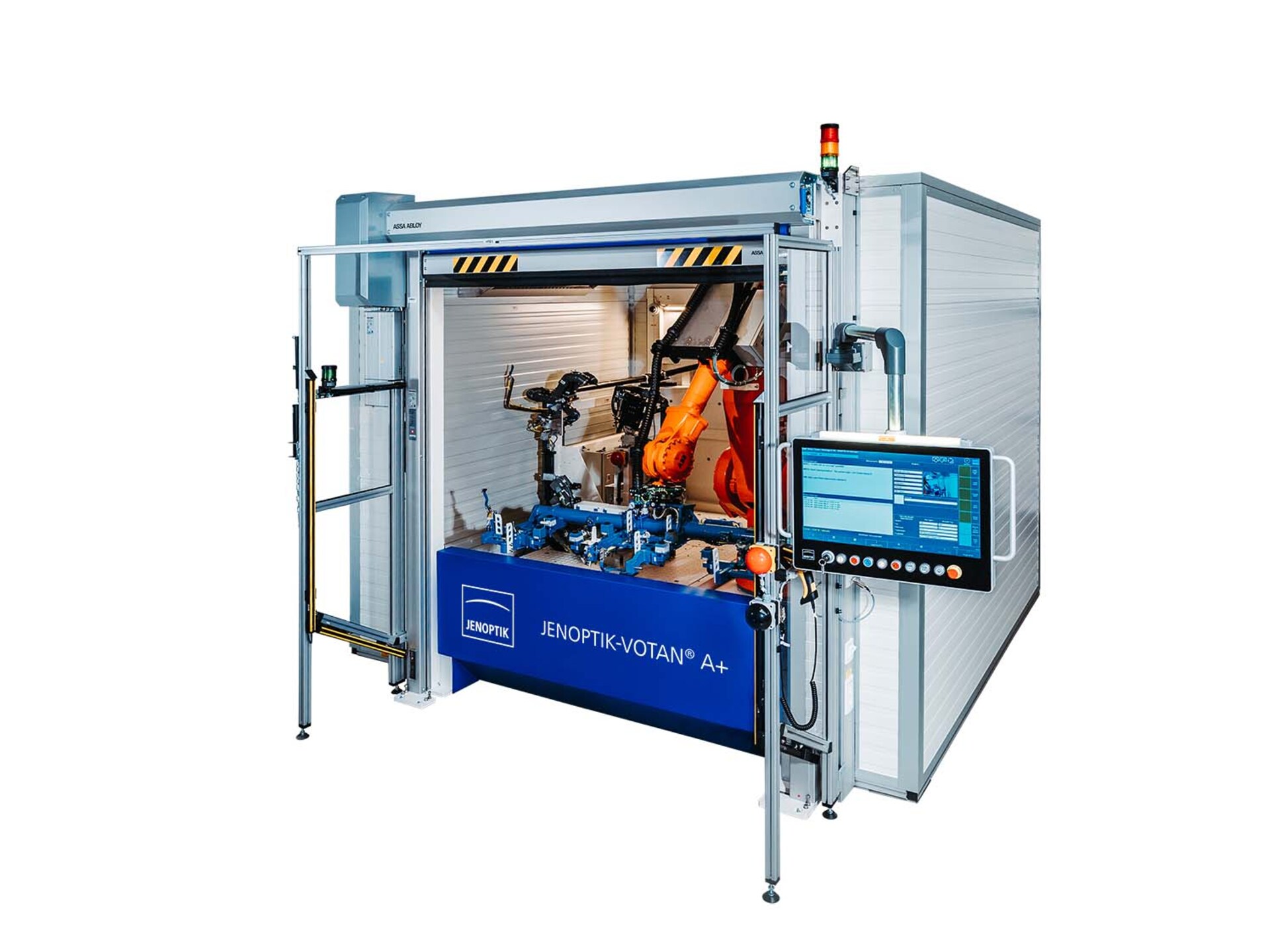

JENOPTIK-VOTAN® A+

Tecnología acreditada en una nueva plataforma. Proceso de producción de la plataforma tecnológica predefinida, ajustado para que el transporte de maquinaria, la construcción y los plazos de entrega sean económicos. Paquetes opcionales para las demandas más comunes de los clientes. Concepto de máquina modular para una configuración rápida de opciones adicionales (como una mesa giratoria o funciones de corte adicionales)
perforación láser votan s

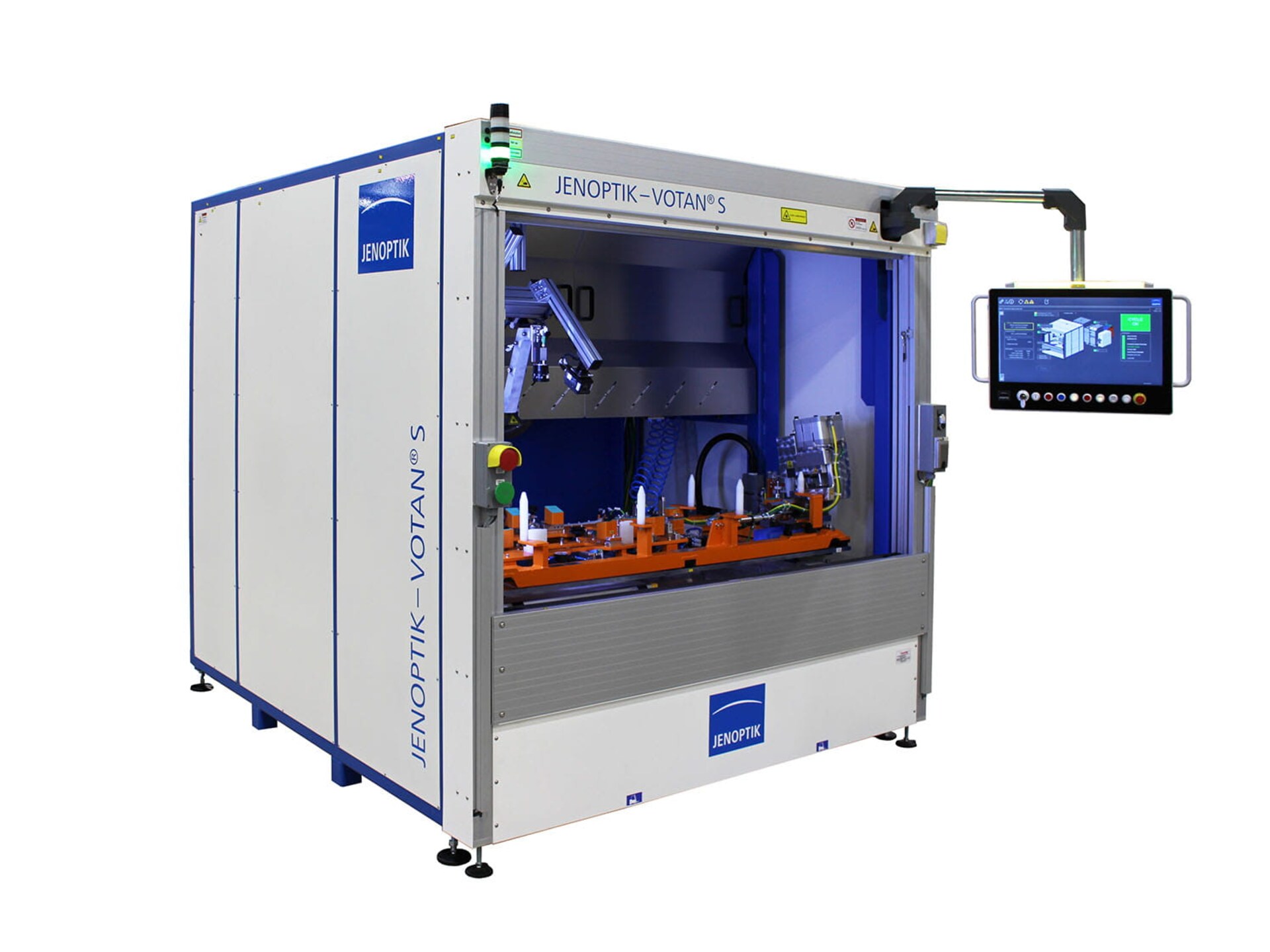

JENOPTIK-VOTAN® S

Diseño de máquinas con un escáner láser especialmente diseñado para crear orificios pasantes en el soporte del panel de instrumentos. Generación de líneas de debilitamiento del puente y de orificios o ranuras predeterminados. Después del tratamiento, una unidad de procesamiento de imágenes integrada evalúa las piezas directamente.
  • El programa de debilitamiento y la evaluación del proceso se pueden adaptar individualmente
  • La huella más pequeña disponible
  • Sistema de escape adecuado para una contaminación mínima
